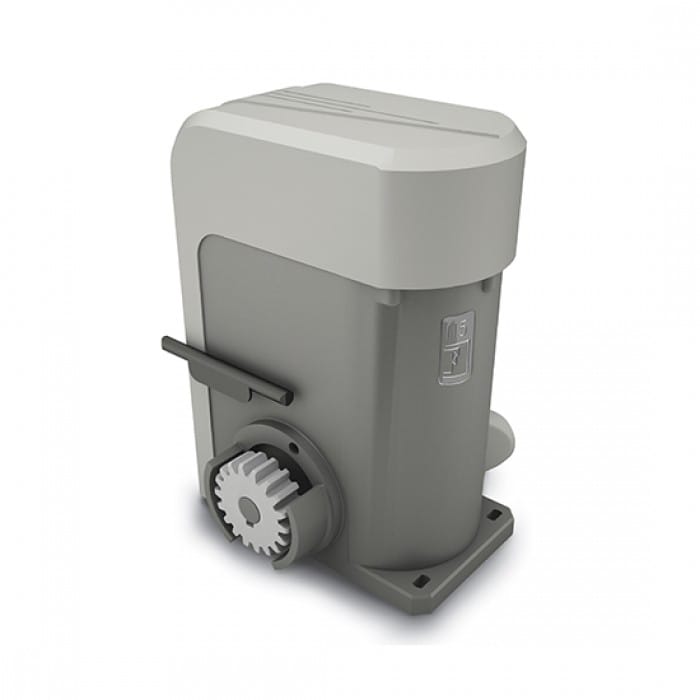

موتور درب ریلی
درب های ریلی به درب هایی اطلاق میشوند که به صورت خطی باز و بسته می گردند و بر روی ریلی که در بالا و یا پایین درب تعبیه می گردد ، حرکت می نمایند. این درب ها جهت اماکنی مناسب است که محدودیت فضا امکان استفاده از درب لولایی را نمی دهد.
جهت انتخاب نوع اپراتور برای درب های ریلی مهمترین فاکتور وزن درب و سپس میزان تردد آن می باشد.
سیستم های هیدرولیک در این نوع درب ها یا به صورت موتور غوطه ور در روغن و یا به صورت گیربکس الکترومکانیکی مورد استفاده قرار می گیرد.
اپراتورهای با موتور غوطه در روغن جهت تردد های زیاد و درب های بسیار سنگین مناسب می باشند.
اپراتورهای مخصوص درب های ریلی به سه گروه عمده تقسیم میگردند:
1- سیستم های مناسب مجتمع های مسکونی
2- سیستم های مناسب مراکز تجاری
3- سیستم های مناسب مراکز صنعتی
مهم: روان سازی درب ها قبل از نصب سیستم اتوماسیون یکی از عوامل مهم می باشد که باید توسط افراد مجرب انجام گیرد. متعلقات مناسب ساخت درب ریلی، یکی از ارکان مهم عملکرد صحیح آن ها می باشد.

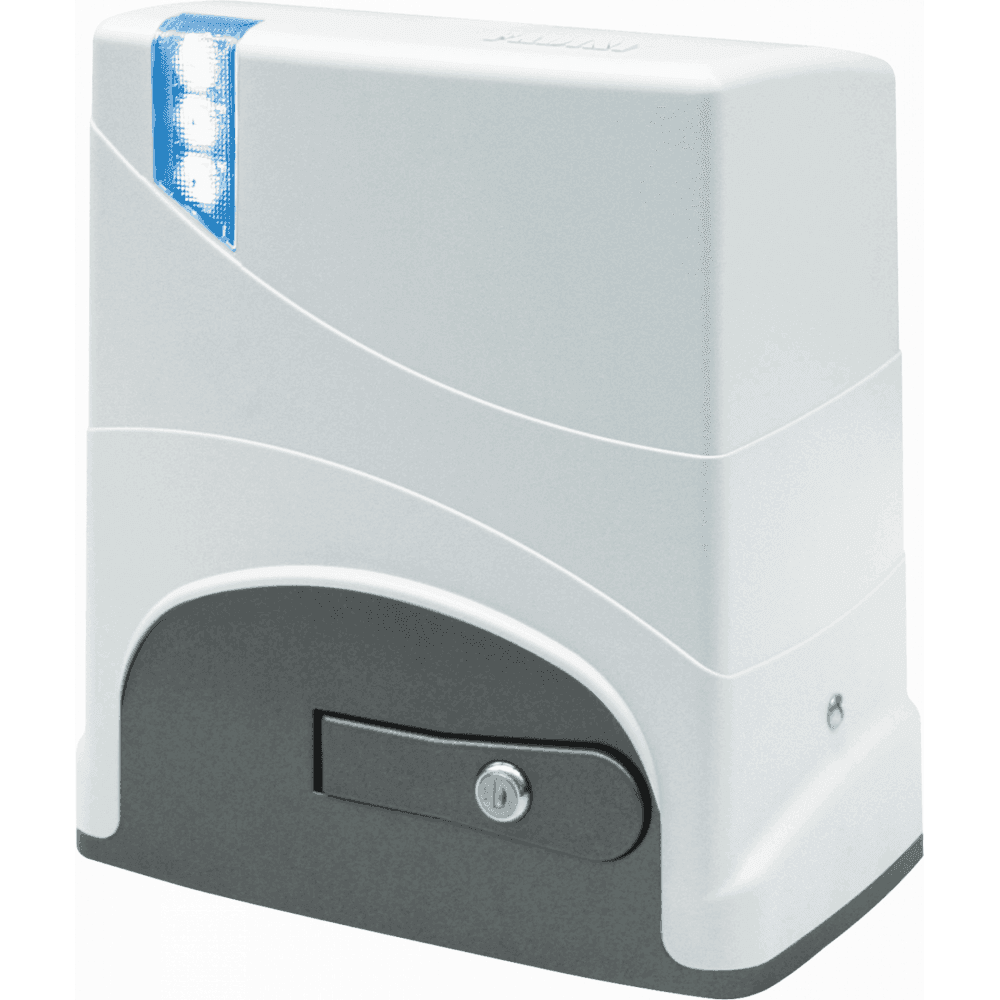

موتور ریلی فادینی مدل جونیور 633
موتور ریلی فادینی مدل Junior 633

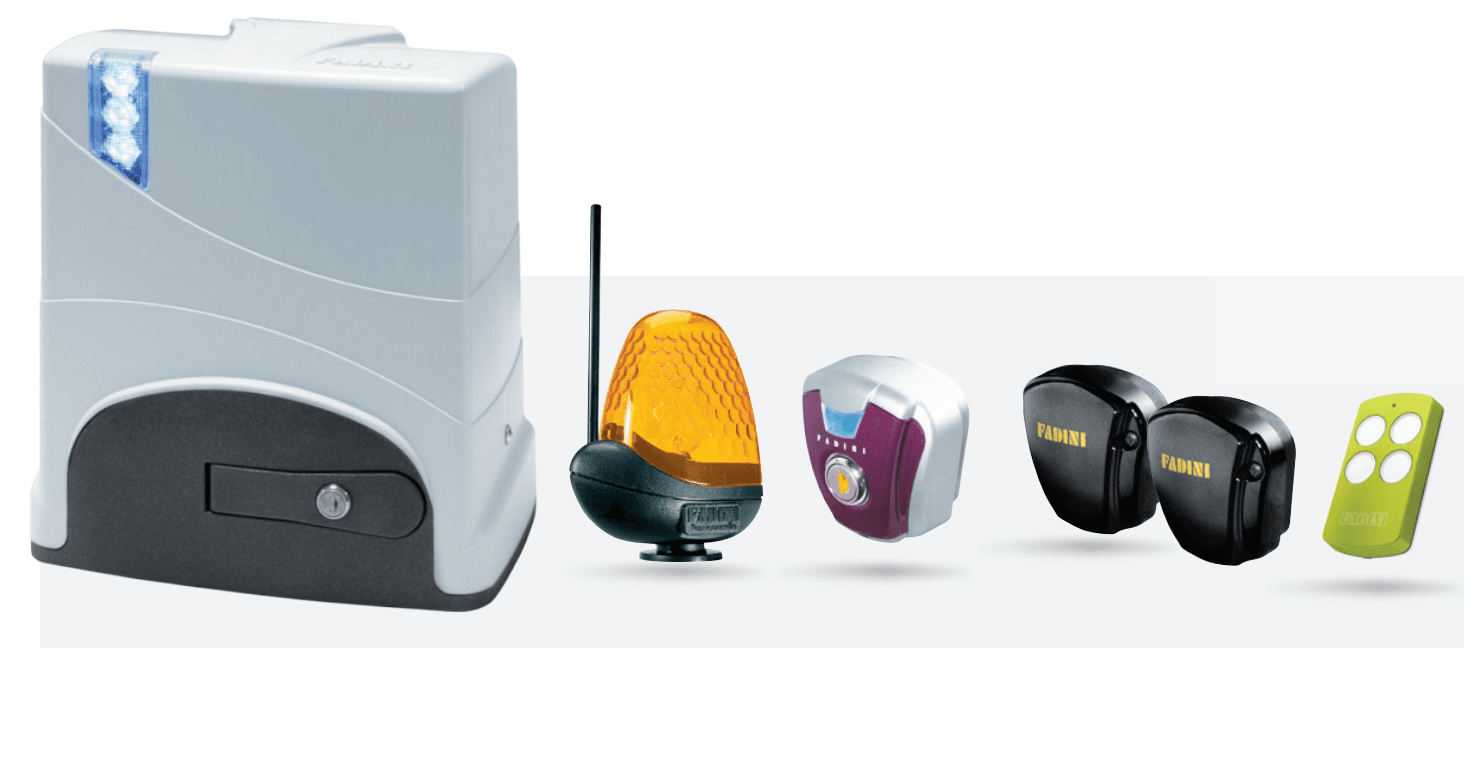

کیت ریلی اتوماتیک فادینی مدل JUNIOR 633 دارای مکانیزم الکترومکانیکی می باشد که قابلیت باز و بسته کردن درب هایی با حداکثر وزن 600 کیلوگرم و طول درب حداکثر تا 12 متر را پشتیبانی می کند. جک ریلی جونیور 633 دارای گیربکس شناور در روغن می باشد که باعث عملکرد فوق العاده نرم و بی صدا دستگاه می شود. این محصول دارای تشخیص مانع خودکار بوده که از طریق چشمی یا فوتوسل که در دو طرف درب نصب می شود فعال می باشد. سیستم دربهای ریلی به طوری طراحی شده که توسط موتور قدرت به چرخ دنده ها و سپس به دندانه شانه ای منتقل می شود . سیستم کیت ریلی اتوماتیک مدل جونیور صد در صد ساخت ایتالیا بوده و دارای استاندارد حفاظتی IP 54 می باشد که نشان از توان بالای این محصول در برابر شرایط جوی نامساعد نظیر گرد و غبار و رطوبت بالا را دارد. تردد این دستگاه به دلیل گیربکس شناور در روغن بالا می باشد و برای اماکنی تا 40 واحد تردد را ساپورت می نماید.
موتور ریلی فادینی مدل جونیور 633
این دستگاه قابلیت باز و بسته کردن درب هایی با حداکثر وزن 600 کیلوگرم و طول درب حداکثر تا 12 متر را پشتیبانی می کند. موتور این دستکاه دارای گیربکس شناور در روغن می باشد.
موتور ریلی فادینی مدل Junior 633
کیت ریلی اتوماتیک فادینی مدل JUNIOR 633 دارای مکانیزم الکترومکانیکی می باشد که قابلیت باز و بسته کردن درب هایی با حداکثر وزن 600 کیلوگرم و طول درب حداکثر تا 12 متر را پشتیبانی می کند. جک ریلی جونیور 633 دارای گیربکس شناور در روغن می باشد که باعث عملکرد فوق العاده نرم و بی صدا دستگاه می شود. این محصول دارای تشخیص مانع خودکار بوده که از طریق چشمی یا فوتوسل که در دو طرف درب نصب می شود فعال می باشد. سیستم دربهای ریلی به طوری طراحی شده که توسط موتور قدرت به چرخ دنده ها و سپس به دندانه شانه ای منتقل می شود . سیستم کیت ریلی اتوماتیک مدل جونیور صد در صد ساخت ایتالیا بوده و دارای استاندارد حفاظتی IP 54 می باشد که نشان از توان بالای این محصول در برابر شرایط جوی نامساعد نظیر گرد و غبار و رطوبت بالا را دارد. تردد این دستگاه به دلیل گیربکس شناور در روغن بالا می باشد و برای اماکنی تا 40 واحد تردد را ساپورت می نماید.
جک پارکینگی فادینی مدل Nupi 66
جک نوپی 66 پرفروش ترین و پر مخاطب ترین مدل ارائه شده توسط کمپانی فادینی می باشد و مناسب برای مجتمع های مسکونی، مناسب درب های لولایی با عرض هر لنگه 2،5 متر و وزن 400 کیلوگرم برای هر لنگه
جک پارکینگی الکتروهیدرولیک نوپی 66
جک پارکینگی نوپی 66 با ولتاژ ورودی 230 ولت و توان مصرفی 250 وات کار می کند. موتور این جک پارکینگی قادر است درب هایی به طول هر لنگه حداکثر تا 2.5 متر و وزن حداکثر تا 400 کیلوگرم را به حرکت دربیاورد. نحوه ی کارکرد این نوع سیستم الکتروهیدرولیک بر خلاف سیستم های الکترومکانیکی که حرکت میل پیستون بر اساس چرخ دنده و گیربکس از طریق موتور می باشد به این صورت است که نیرویی فراوان از طریق موتور به روغن وارد می شود و طی چند مرحله این فشار وارده باعث به حرکت در آمدن پیستون ها و در نهایت درب ها می شود.
مشخصات فنی
مناسب برای درب های دو لنگه با حداکثر طول هر لنگه حداکثر 2.5متر
دارای قدرت موتور برای هر لنگه تا حداکثر 400 کیلوگرم
تردد نامحدود
بهره مند از موتور هیدرولیک پیشرفته
دارای کلید خلاص دستی در مواقع اضطراری
قابلیت اطمینان بالا ،ایمن، بدون صدا
قاب محافظ از آلمینیوم آنادایز
زاویه باز کردن درب 90 تا 110 درجه
حداکثر زمان باز شدن درب 19 ثانیه
مرکز کنترل پیشرفته ELPRO 7 جک فادینی نوپی 66
مرکز کنترل سیستم درب اتوماتیک فادینی مدل نوپی 66 الپرو 7 بوده که دارای طراحی کامل و عملکردی بی نقص می باشد. این مرکز بوسیله رسیور تعبیه شده، عملکرد ریموت ها را کنترل می نماید. عملکرد مرکز کنترل Elpro7 فادینی بوسیله دیپ سوییچ های مربوطه ، قبل و بعد از تنظیم زمان کارکرد قابل اجرا می باشند. مرکز کنترل Elpro7 فادینی جهت سهولت در نصب و راه اندازی اولیه با زمان های کارکرد از پیش تنظیم شده ارائه می گردد ( زمان کارکرد تقریبا 19 ثانیه در نظر گرفته شده است.) در سیستم درب دولنگه فادینی مدل “NUPI66” خلاص کنی قرار دارد که به راحتی توسط کلید مخصوصی دستگاه را از حالت اتوماتیک به حالت دستی تبدیل می نماید.
جک هیدرولیکی فادینی Hindi 880 L
جک پارکینگی فادینی سری Hindi L که توانایی جابجایی هر لنگه درب تا طول 8 متر را دارد با وزن حداکثر 550 کیلوگرم . مجموع دو درب تا 16 متر و وزن 1100 کیلوگرم
جک پارکینگی فادینی الکتروهیدرولیک HINDI 880 L
جک پارکینگی هیندی 880 با ولتاژ ورودی 230 ولت و توان مصرفی 250 وات کار می کند. موتور بسیار خاص جک پارکینگی هیندی 880L قادر است درب هایی به طول حداکثر 16 متر که وزن آن ها تا 1100کیلوگرم می رسد را به حرکت درآورد ( طبق جدول کاتالوگ ). نحوه ی کارکرد سیستم الکتروهیدرولیک به این صورت است که نیروی فراوان از طریق موتور به روغن وارد می شود و طی چند مرحله این فشار وارده باعث به حرکت در آمدن پیستون ها و در نهایت درب ها می شوند. به دلیل حذف سیستم چرخ دنده (الکترومکانیک) و داغ نشدن دستگاه، تردد محصولات فادینی نامحدود می باشد.
مناسب برای درب های دو لنگه با حداکثر طول هر لنگه 8 متر
دارای قدرت موتور برای هر لنگه حداکثر تا 550کیلوگرم
بهره مند از موتور هیدرولیک پیشرفته
دارای کلید خلاص دستی در مواقع اضطراری
قابلیت اطمینان بالا ،ایمن، بدون صدا
دارای سیستم تنظیم بسته شدن درب به صورت آهسته
سیستم هواگیری جک پارکینگی فادینی الکتروهیدرولیک HINDI 880 L
یکی از ویژگی‌های جک پارکینگی فادینی 880 Hindi برخورداری از سوپاپ هواگیری جهت باز و بسته شدن سریع در کاربری مداوم می‌باشد . این سیستم باعث کارکرد به صورت پیوسته و مداوم جک فادینی Hindi 880L شده است..
این دستگاه قابلیت باز و بسته کردن درب هایی با حداکثر وزن 600 کیلوگرم و طول درب حداکثر تا 12 متر را پشتیبانی می کند. موتور این دستکاه دارای گیربکس شناور در روغن می باشد.
